TIPOLOGIE DI BARRE FILETTATE

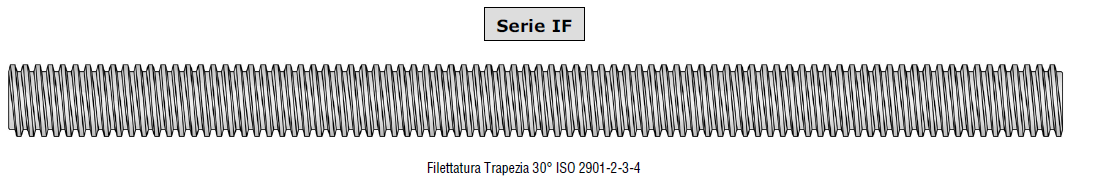

BARRE INTERAMENTE FILETTATE (TR10/100) con definite lunghezze “Standard”  SERIE IF

La serie di barre interamente filettate “STANDARD” (serie “IF”) è quella maggiormente utilizzata ed anche la più disponibile nel nostro magazzino. Le presenti barre sono molto versatili e ampiamente personalizzabili secondo il tipo dell’utilizzo a cui vengono destinate, effettuando ad esempio torniture alle estremità ed impiegando
agli Anelli di battuta ABA/ABI oppure anche accoppiate con chiocciola in acciaio spinata e saldata con elettrodi specifici per ricreare uno spallamento fisso o garantire una battuta solida al carico in movimento. All’occorrenza possono essere ritagliate dalle barre a lunghezza standard in modo da ricavare viti dalla lunghezza desiderata

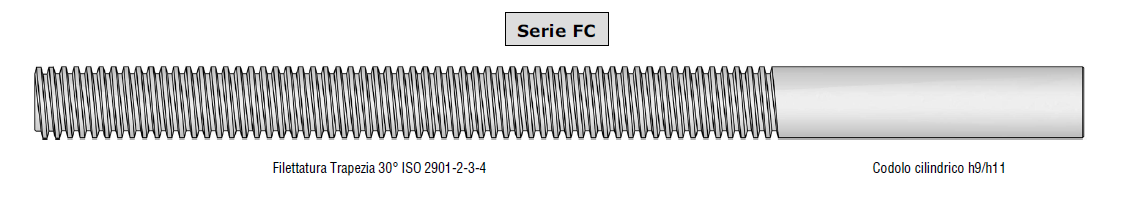

BARRE FILETTATE CON CODOLO CILINDRICO h9/h11 (TR10/100) con definite lunghezze “Standard” SERIE FC

La serie di barre filettate “STANDARD CON CODOLO CILINDRICO” (serie “FC”) hanno come caratteristica primaria la parzialità della filettatura con una parte di
codolo cilindrico dello stesso diametro nominale della barra filettata, caratteristica che è solo delle barre realizzate in asportazione e che da la possibilità di un
migliore fissaggio ai supporti, con il massimo diametro utilizzabile per il sostegno del carico e per la presa di forza.
Sui codoli cilindrici abbiamo previsto l’utilizzo dei nostri Manicotti filettati MFA/MFI cha danno la possibilità di montare dei cuscinetti sulla vite a sostegno del carico
assiale in trazione e se occorre anche in spinta. Il bloccaggio dei manicotti filettati può avvenire mediante spinatura o saldatura con elettrodi specifici elencati più avanti.
Nel terminale lato filettatura trapezia si possono utilizzare gli Anelli di battuta ABA/ABI come per le altre tipologie.

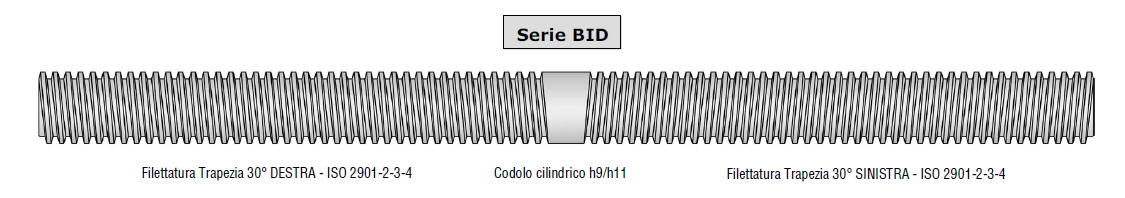

BARRE BIDIREZIONALI CON FILETTATURA Dx/Sx (TR10/100) realizzate da pezzo unico con definite lunghezze “Standard” SERIE BID

La serie di barre filettate bidirezionali (serie “BID”) con filettature Destre/Sinistre contrapposte con passi “Standard” con codolo centrale dello stesso diametro nominale della vite offrono la possibilità di realizzare movimentazioni bidirezionali con moto unico che con rotazione in un senso le due chiocciole si avvicinano ed
invertendolo si allontanano. Anche su quest’ultime effettuando le torniture alle estremità è possibile utilizzare gli Anelli di battuta ABA/ABI che consentono un perfetto fissaggio dei supporti per vincolare le oscillazioni assiali e radiali.
Queste tre tipologie di barre filettate, considerando la vasta gamma di materiali con cui vengono realizzate e con l’ampia serie dei diametri prodotti, fanno si che la nostra serie “Standard” si distingua non solo per la qualità, ma anche per la completezza della gamma medesima.

TUTTE LE SUDDETTE BARRE SONO RITAGLIABILI CON LUNGHEZZA A RICHIESTA IN QUANTO ABBIAMO ALLESTITO UN MAGAZZINO CON APPOSITO REAPARTO TAGLIO.

I prezzi di listino delle barre filettate con lunghezze a richiesta sono rilevabili mediante le tabelle di calcolo inserite nel listino medesimo. Al momento della richiesta di barre a misura consigliamo di chiedere la disponibilità di lunghezze similari o maggiori giacenti in nostro magazzino in quanto se disponibili sono economicamente
più convenienti con possibilità di consegne più celeri.
Le barre filettate trapezie in acciaio R50, R80 e R100 su richiesta in quantità da definire, anche con l’aggiunta di eventuali lavorazioni a disegno, sono fornibili con trattamento di nitrurazione in superficie per l’indurimento del profilo della filettatura con maggior resistenza al contatto con la chiocciola e anche agli agenti ossidanti.

• ACCESSORI:
- Anelli di battuta “ABA/ABI” da utilizzare come spallamenti su tutte le tipologie di barre e soprattutto su quelle interamente filettate.

- Manicotti filettati “MFA/MFI” da utilizzare come spallamenti ad alta tenuta assiale sui codoli cilindrici delle barre filettate, o sul diametro di nocciolo “dn” della vite stessa.
