PROTOTIPO DI UN GRUPPO DI MANOVRA MONOGUIDA CON VITE TRAPEZIA INTERNA
orientabile a 360° - movimentazioni medio/corte.

Il prototipo di Gruppo di manovra monoguida con vite trapezia interna è un esempio di realizzazione meccanica che permette un movimento lineare di posizionamento su colonna cilindrica con linguetta di guida . Il meccanismo è ottimizzabile secondo le esigenze del cliente, da produrre specificatamente, con supporto mobile orientabile a 360° come da disegno, oppure con supporto mobile non orientabile.
Data la sua conformità strutturale con colonna in tubo metallico e cava di guida per l’intera corsa del meccanismo, è realizzabile per sole movimentazioni di posizionamento medio/corte raddoppiabile in lunghezza qualora si utilizzi due supporti mobili con vite bidirezionale Dx/Sx che si avvicinano e si allontanano invertendo la rotazione, oppure con vite Dx, sempre con due
supporti che si muovono a distanza costante fra loro. La figura rappresentata è solo un esempio di costruzione e pertanto la sua realizzazione va concordata con il nostro ufficio tecnico ottimizzando le varie soluzioni tecniche e valutando l’economicità in relazione alle quantità occorrenti.

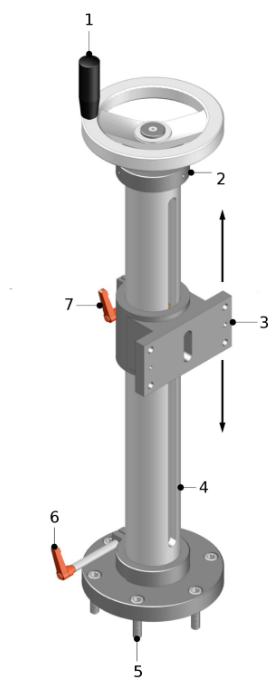

1:Volantino per movimentazione 2: Supporto superiore 3: Supporto mobile orientabile a 360° unitamentealla colonna 4:Colonna cilindrica con cava di guida 5: Bulloneria di fissaggio 6: Supporto inferiore con bloccaggio colonna 7: Sistema di bloccaggio con maniglia a ripresa

PROTOTIPO DI UN GRUPPO DI MANOVRA MONOGUIDA CON VITE TRAPEZIA ESTERNA
orientabile a 360° - movimentazioni medio/lunghe.

Per il prototipo di Gruppo di manovra monoguida con vite trapezia esterna vale quanto già detto per il modello con vite interna, con la sola differenza che questo Gruppo si può realizzare per movimentazioni di posizionamento ben più lunghe di quelle del Gruppo a fianco valutando che per movimentazioni bidirezionali o a distanza costante con due supporti mobili, è possibile inserire un supporto a mensola centrale che consente di raddoppiare la lunghezza del Gruppo medesimo.

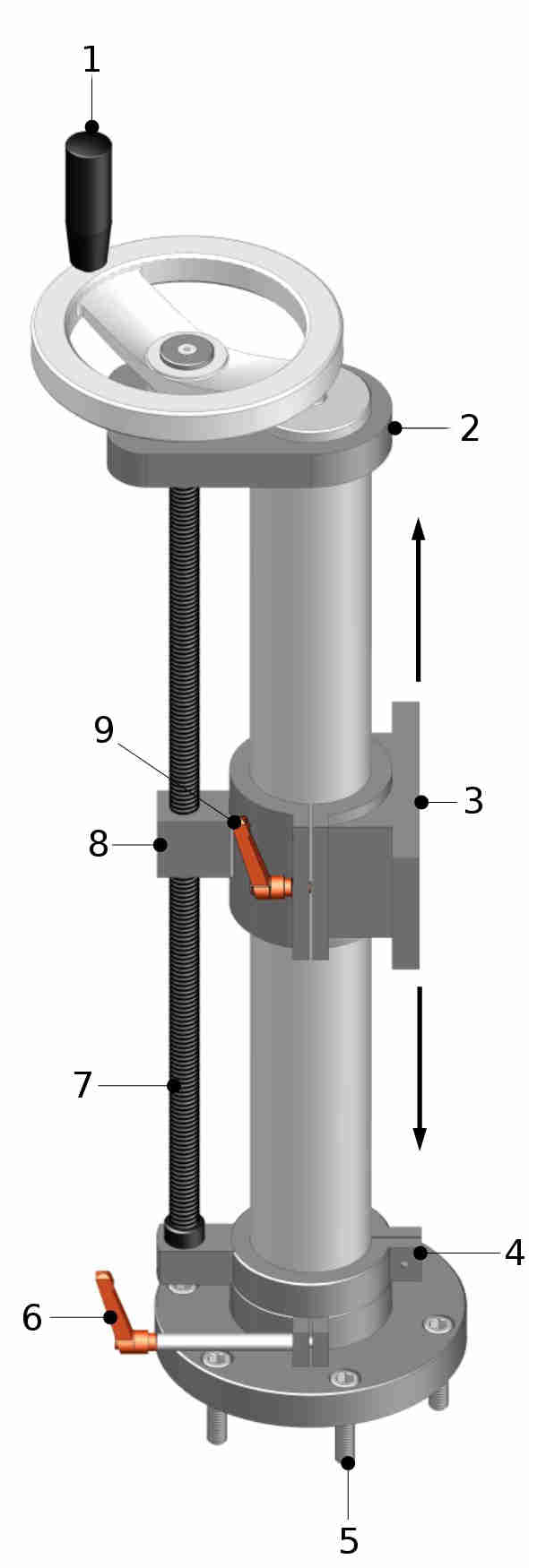

1:Volantino per movimentazione 2: Supporto superiore 3: Supporto mobile orientabile a 360° unitamentealla colonna 4: Supporto a mensola 5: Bulloneria di fissaggio 6: Supporto inferiore con bloccaggio colonna 7: Vite trapezia 8: Chiocciola fissata al supporto mobile 9: Sistema di bloccaggio con maniglia a ripresa
